一、概述

靜電復合式油煙凈化器，具有高效的油煙處理效率。該產品結構緊湊，體積小，重量輕安裝使用方便等優點.　該油煙凈化器采用直流高頻脈沖模塊式高壓電源，其特點是集成化，模塊化，小型化。是具有可靠，高頻率寬頻覆蓋優點，良好的抗干擾，電源強度大，低能耗，雙功率輸出運行安全穩定，同時帶有超溫短路等多重保護，電源內部采用環氧樹脂閉封可阻燃，防潮，模塊式的電源體積小安裝維護等優點，安裝使用方便等優點。　

二、工作原理：

靜電復合油煙凈化器應用靜電沉積和機械過濾工作原理對油煙氣體進行凈化處理，廚房含油煙混合氣體經收集進入油煙凈化器，其中大顆粒油滴和一些雜質被前置均流和過濾裝置打散或阻擋，在高壓電離電場電暈作用下，電場中的空氣被電離，產生大量的負離子和正離子，因此微小的油煙顆粒經過電離電場后成為載荷顆粒，在經過吸附電場時在電場力的作用下，載荷顆粒向吸附電場的正、負極板運動過去，經極板最后流入并沉積在油煙凈化機底部的儲油箱內。

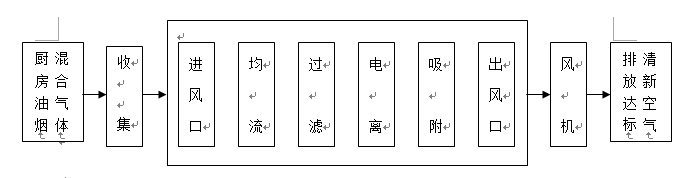

工作流程如下圖：

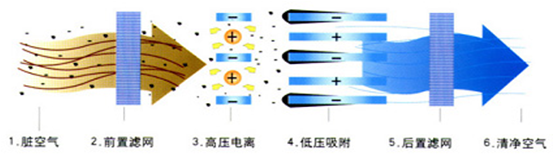

油煙凈化過程：

三、性能特點

（1）凈化器外殼采用整體和拼裝二種結構，中、小型凈化器為整體式，大型凈化器可采用拼裝式，以方便安裝及維護保養.

（2）電場發生器采用新型的半圓弧內齒式結構，凈化能力強。

（3）外殼結構精巧靈活，可適應左進風、右進風、落地安裝和吊裝四種不同安裝要求。

（4）各電場與高壓電源的（一）負極及其機殼連成一體并保護接地，確保操作人員安全。

（5）高頻高壓電源工作頻率高（20~40KHz），輸出電壓（7~15KV），穩定性好，可靠性高。

（6）新型高頻電源智能化，軟啟動，無沖擊電壓，有穩壓穩流兩種工作狀態，在實際運行中根據不同工況條件自動轉換，并有短路保護、空截保護、過熱保護等功能，凈化器的運行成本低。

四、技術參數

（1）處理風量4000-30000m3/h （基本規格）；

（2）除油效率＞85%；

（3）最高排放濃度≤2.0mg/m3；

（4）輸入電壓220V-50Hz；

（5）輸出工作電壓10-13kV；

（6）輸出工作電流8-18mA

（7）工作頻率20-40 KHz

（8）整機耗電功率110-660W（各種規格）

（9）油煙凈化能力符合國家標準GB18483—2001、HJ/T62—2001

五、油煙凈化設備安裝示意圖

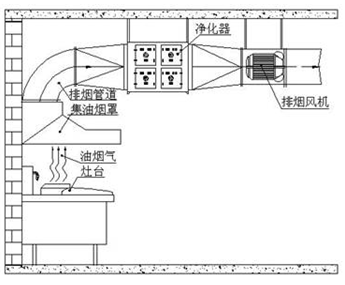

凈化器安裝示意圖（一）吊頂安裝：

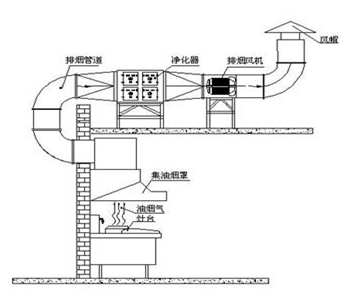

凈化器安裝示意圖（二）樓頂平臺安裝：

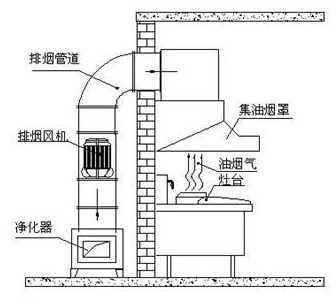

凈化器安裝示意圖（三）平地安裝：
